Kompakt und leistungsstark in einem

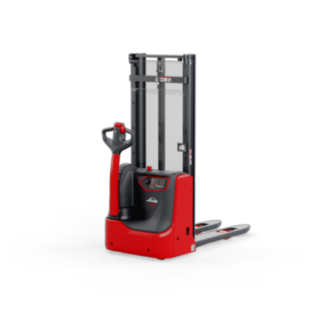

Der Mitgänger-Hochhubwagen L10 – L16 B ist ein vielseitiger Allrounder für das Handling von Gütern in Lager und Produktion. Er eignet sich perfekt für leichte bis mittelschwere Einsätze. Seine kompakte Bauweise prädestiniert den L10 – L16 B für das Warenhandling auf engstem Raum, sei es in Versandzonen, als Unterstützung in der Produktion oder bei der Regalbestückung im Supermarkt. Als Version mit integrierter Li-ION-Batterie ist er das kompakteste Fahrzeug seiner Leistungsklasse. Mit einer Tragfähigkeit von bis zu 1,6 Tonnen und einer maximalen Hubhöhe von 5,4 Metern bei hervorragenden Resttragfähigkeiten meistert er die unterschiedlichsten Aufgaben. Beim Warentransport sorgt ein Initialhub für mehr Bodenfreiheit. Dadurch stellen Unebenheiten oder Rampen auch beim Doppelstocktransport kein Problem dar. Fünf verschiedene Mastausführungen und zahlreiche Optionen ermöglichen eine exakte Anpassung an die jeweiligen Anforderungen vor Ort.
Eigenschaften
Sicherheit
Der L10 – L16 B verfügt über zahlreiche Sicherheitsfeatures, die sowohl den Bediener als auch Fußgänger und Last schützen. So ermöglicht die asymmetrische Deichsel optimale Sicht auf Gabel und Fahrzeugumfeld. Gleichzeitig sorgt der lange Deichselarm für großen Sicherheitsabstand zum Fahrzeug. Mit der Option Linde SafetySpeed kann zudem die Fahrgeschwindigkeit im Verhältnis zur Deichselneigung geregelt werden. Das effiziente Bremssystem verhindert ein Zurückrollen beim Anhalten an Steigungen und bremst das Fahrzeug automatisch ab, sobald der Bediener den Deichselgriff loslässt oder abrupt die Fahrtrichtung ändert. Darüber hinaus beugen das tiefgezogene Chassis und eine optional erhältliche aktive Fußschutzleiste Fußverletzungen vor. Ebenfalls optional ist das Assistenzsystem Linde Load Management, das die Resttragfähigkeit überwacht und bei Kippgefahr warnt, sowie die Kriechgangfunktion für sicheres Manövrieren auf engem Raum. Die Soft-Landing-Funktion senkt die Gabeln sanft ab und verhindert, dass Transportgüter beim Absetzen beschädigt werden.
- Optimale Sicht auf die Gabel
- Kriechgang für leichtes Manövrieren
- Tiefgezogenes Chassis für Fußschutz
- Automatisches Bremssystem
- Sanftes Absenken der Gabel
Ergonomie
Der L10 – L16 B ist vollständig auf Bedienerfreundlichkeit optimiert. Der ergonomische Deichselkopf ermöglicht eine einfache Steuerung der Fahr- und Hubbewegungen. Alle Bedienelemente sind gut erreichbar und können mit einer Hand, links oder rechts, betätigt werden. Auch das Tragen von Handschuhen ist problemlos möglich. Die Form des Deichselkopfes ist ergonomisch gestaltet und sorgt für eine natürliche Handhaltung. Die lange, tief montierte Deichsel ermöglicht schonende Lenkbewegungen und reduziert so die Belastung des Bedieners. Ein optional erhältliches Farbdisplay, das relevante Informationen zum Fahrzeug anzeigt, sorgt für zusätzlichen Komfort. Mehrere Staufächer bieten ausreichend Platz für wichtige Arbeitsutensilien wie Klemmbretter, Folienrollen oder Scanner.
- Ergonomischer Deichselkopf
- Einhandbedienung für alle Funktionen
- Auch mit Handschuhen bedienbar
- Leichtes Manövrieren in engen Bereichen
- Geräumige Staufächer
Handling
Das kompakte Chassis und der kleine Wenderadius des L10 – L16 B sorgen für optimale Manövrierfähigkeit auch auf engstem Raum. Dank der verbesserten Tragfähigkeit von bis zu 1,6 Tonnen meistert der Hochhubwagen unterschiedlichste Herausforderungen. Die Hubgeschwindigkeiten ermöglichen schnelles Ein- und Auslagern. Gleichzeitig garantiert das innovative OptiLift-System ein feinfühliges und präzises Lasthandling beim Heben und Senken der Ladung. Mit bis zu 6 km/h, der maximal erlaubten Höchstgeschwindigkeit im Mitgängerbetrieb, ermöglicht der Hochhubwagen ein schnelles und effektives Arbeiten, sowohl beladen als auch unbeladen. Dank seiner hervorragenden Steigfähigkeit bewältigt der L10 – L16 B steile Steigungen, selbst bei voller Beladung. Für Arbeiten auf unebenen Böden oder Rampen bietet der Initialhub zusätzliche Bodenfreiheit. Verlängerte Gabelzinken ermöglichen zudem den Doppelstocktransport. Für maximale Flexibilität sind die L10 – L16 B mit Blei-Säure- oder Lithium-Ionen-Batterien erhältlich. Ein integriertes Ladegerät ermöglicht unkompliziertes Zwischenladen für höchste Verfügbarkeit.
- Hohe Manövrierfähigkeit
- Geschwindigkeit bis 6 km/h
- Gute Steigfähigkeit bei voller Beladung
- Lasthandling per OptiLift
- Optionales On-Board-Ladegerät
Service
Die Konstruktion der L10 – L16 B gewährleistet niedrige Wartungskosten und eine lange Lebensdauer der Fahrzeuge. Hochwertige, verschleißarme Komponenten garantieren hohe Verfügbarkeit und reduzieren Ausfallzeiten auf ein Minimum. Der robuste Drehstrommotor sorgt für lange Wartungsintervalle und senkt die Betriebskosten nachhaltig. Alle relevanten Komponenten sind leicht zugänglich, was Wartungs- und Reparaturarbeiten vereinfacht und beschleunigt. Die innovative CAN-Bus-Architektur ermöglicht den einfachen Zugriff auf alle Fahrzeugdaten. Das erleichtert die Diagnose und erlaubt schnelle Servicearbeiten. Eine optionale Datenübertragungseinheit für Ferndiagnose und Software-Updates sorgt für höchste Verfügbarkeit und Aktualität der Fahrzeuge.
- Robuste Konstruktion für hohe Verfügbarkeit
- Wartungsfreier Drehstrommotor
- Leicht zugängliche Komponenten
- CAN-Bus-Struktur für schnelle Diagnose
- Möglichkeit für Ferndiagnosen
Videos & Bilder
![Hochhubwagen L10 – L16 B von Linde Material Handling Video über die Hochhubwagen L10 – L16 B von Linde Material Handling](https://www.sander-foerdertechnik.de/media/Global-Content/05_Videothumbnails/Thumbnail_4596_L10-L16_B_16x9w320.jpg)
Technische Daten
Model | Tragfähigkeit/Last | Hub | Fahrgeschwindigkeit mit/ohne Last | Wenderadius | Batteriespannung / Nennkapazität K5 |
---|---|---|---|---|---|
L10 B | 1,0 (t) | 2924 (mm) | 6 / 6 km/h | 1420 (1496) (mm) | 24 / -- (V)/(Ah) o. kWh |
L12 B | 1,2 (t) | 2924 (mm) | 6 / 6 km/h | 1420 (1496) (mm) | 24 / -- (V)/(Ah) o. kWh |
L14 B | 1,4 (t) | 2844 (mm) | 6 / 6 km/h | 1527 (1560) (mm) | 24 / 200 (V)/(Ah) o. kWh |
L16 B | 1,6 (t) | 2844 (mm) | 6 / 6 km/h | 1527 (1560) (mm) | 24 / 200 (V)/(Ah) o. kWh |
Sonderausstattung
-
Aktive Fußschutzleiste
-
SafetySpeed
-
Kriechgangfunktion
-
Lastschutzgitter
-
Einzel- oder Tandem- Lastenräder
-
Integriertes Ladegerät
-
Linde Load Management
-
Seitliche Hub-Tasten
![Aktive Fußschutzleiste zum Schutz des Bedieners Aktive Fußschutzleiste zum Schutz des Bedieners](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_1123_010_SAFETY_0003_16x9w320.jpg)
Aktive Fußschutzleiste
Eine aktive Fußschutzleiste, die selbst leichte Fußberührungen am Fahrzeug registriert, schützt den Bediener auch bei beengten Verhältnissen.
![Die Fahrgeschwindigkeit wird proportional zur Deichselposition geregelt. Die Fahrgeschwindigkeit wird proportional zur Deichselposition geregelt.](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_1100_010_TRUCK_0002_16x9w320.jpg)
SafetySpeed
Proportional zur Deichselposition regelt die Funktion SafetySpeed die Fahrgeschwindigkeit: je kleiner der Deichselwinkel, umso geringer die Fahrgeschwindigkeit.
![Die Kriechgangfunktion erleichtert das Manövrieren in engen Gängen. Die Kriechgangfunktion erleichtert das Manövrieren in engen Gängen.](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_3060_005_010_SAFETY_0004_16x9w320.jpg)
Kriechgangfunktion
Eine Kriechgangfunktion erleichtert das Manövrieren in engen Gängen oder wenn nur wenig Platz zur Verfügung steht.
![Lastschutzgitter schützt bei hohen Ladungen Lastschutzgitter schützt bei hohen Ladungen](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_3800_005_SAFETY_0002_16x9w320.jpg)
Lastschutzgitter
Das Lastschutzgitter bietet dem Fahrer zusätzlichen Schutz, indem es das Zurückrutschen hoher Ladungen verhindert.
![Verschiedene Lastenräder stehen je nach Anwendung zur Verfügung. Verschiedene Lastenräder stehen je nach Anwendung zur Verfügung.](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_5110_005_VIEW_0001_16x9w320.jpg)
Einzel- oder Tandem- Lastenräder
Die Lastenräder können passend zur Anwendung gewählt werden. Je mehr Räder, desto leiser das Fahrzeug.
![Integriertes Ladegerät für Li-ION- oder Blei-Säure-Batterien Integriertes Ladegerät für Li-ION- oder Blei-Säure-Batterien](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_2600_005_integrated-charger_0001_16x9w320.jpg)
Integriertes Ladegerät
Sowohl für die Li-ION- als auch Blei-Säure-Batterien ist ein integriertes Ladegerät verfügbar.
![Linde Load Management warnt vor zu schweren Lasten Linde Load Management warnt vor zu schweren Lasten](https://www.sander-foerdertechnik.de/media/Global-Content/03_Solutions_Loesungen/Safety/4126_b_bx_16x9w1920_16x9w320.jpg)
Linde Load Management
Das Assistenzsystem errechnet in Echtzeit die maximal mögliche Höhe und das Gewicht auf Basis der Resttragfähigkeiten. Dies erhöht die Sicherheit und Produktivität beim Handling.
![Seitliche Hub-Tasten erleichtern das Kommissionieren Seitliche Hub-Tasten erleichtern das Kommissionieren](https://www.sander-foerdertechnik.de/media/Global-Content/01-Products/04_Pallet-Stacker_Hochhubwagen/02_Features_3/4596_00_L12_5400_015_16x9w320.jpg)
Seitliche Hub-Tasten
Der Bediener kann die Hubhöhe über Tasten steuern, die sich seitlich am Fahrzeug befinden, was das Kommissionieren und Einlagern erleichtert.
